（隔离器本身无需电源供电）是利用输入回路中的信号电流对该仪表进行供电（指在信号隔离器内部取了部分输入信号的能量来驱动隔离器工作），无需外接任何电源。信号隔离器接线图。

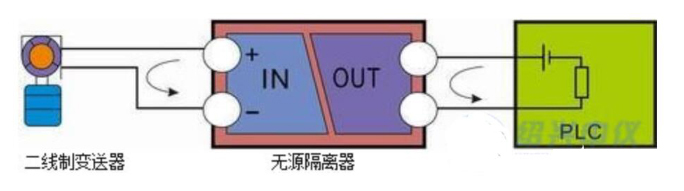

  无源信号隔离器接线图：

  有源信号隔离器（隔离器本身需要电源供电，常规电源为DC24V），在控制系统内使用有源信号隔离器， 需要在控制系统的控制柜内要安装信号隔离器和支持信号隔离器工作的电源。若使用无源隔离器，既起到了信号隔离的作用又不需要使用支持隔离器工作的电源，这样就可以节省三分之一的布线工作量、电源电缆和电源本身的费用。信号隔离器接线图

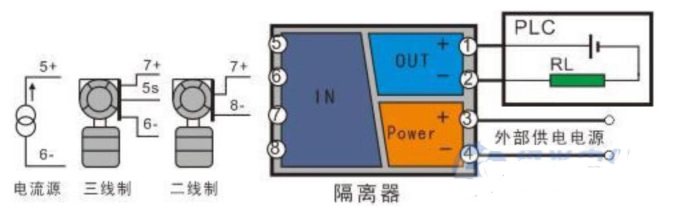

  有源信号隔离器接线图：
