单通道显示报警箱（室内基业箱）

型号

电气控制箱

输入通道数量

1

典型输入信号

4-20mA,二线制4-20mA,0-10V,DC 0-100mV,DC 0-5V,DC 0-20mA,K型热电偶,S型热电偶,T型热电偶,PT100热电阻,Cu50热电阻,频率信号,其它热电偶

输出通道数量

典型输出信号

继电器

供电电源

DC24V,AC 220V

附加功能

485通信

产品详情 产品参数 外形尺寸 接线图

产品详情

Product details


产品参数

Product parameter

  • 兼容输入22种信号

    热电阻：Pt100、Cu50

    热电偶：S/R/B/K/N/E/J/T 并带自动冷端温度补偿

    标准信号：0~10mA/4~20mA/0(1)~5V/0~10V

    线性非标信号：0~100mV/0~400Ω以内，任意信号可按输入信号与对应量程设定好，即可使用

  • 报警控制参数

    四路控制继电器输出

  • 变送输出参数可多种选择

    变送输出类型：0~10mA/4~20mA/0(1)~5V

    通讯输出：RS485总线

  • 供电方式：220VAC

  • 产品功耗：≤3W

  • 负载功率：≤200W(阻性负载)

  • 精度：0.5级

  • 测量范围：-999~9999

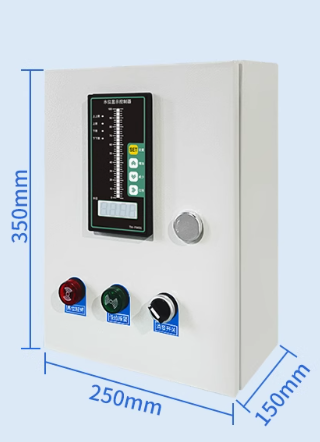

外形尺寸

Overall dimension


接线图

Wiring diagram
