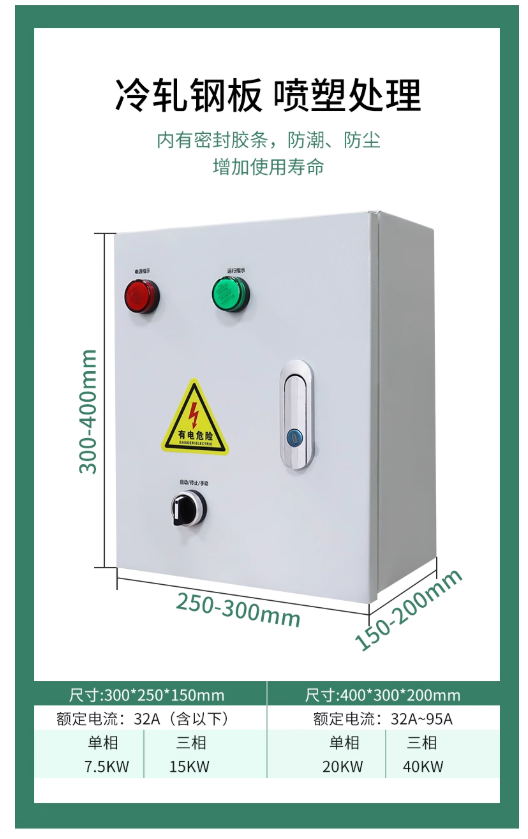

• 供电方式：24VDC /220VAC /380VAC

• 负载功率：220V 7.5KW（含）以下；380V 15KW（含）以下

电源接线

控制箱的电源进线，需连接至箱内的空气断路器的输入接线端子上，其中220V供电控制箱，使用2P空气断路器；380V供电控制箱，使用4P空气断路器（见图3.2.1）。

控制箱电源进线

Ø  观察断路器‌：首先，查看所购买控制箱内的断路器型号和规格是否与负载相匹配。

Ø  ‌准备导线‌：使用电工钳剥开线头，线头的距离不超过三公分为最佳。

Ø  ‌松动螺丝‌：使用十字孔螺丝刀松动上下两端的固定螺丝，露出上下衔接口。

Ø  ‌连接导线‌：将导线插入上下螺丝孔中，使用十字螺丝刀进行紧固，确保火线和零线正确连接。

传感器接线

Ø  浮球液位计的安装：将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后，轻轻推动重锤，使嵌在圆孔上方的塑胶环因电缆头之方的塑胶环固电缆头之推力而脱落。再将这个脱落的塑胶环套在电缆上你所想固定重锤以设定液位之位置。

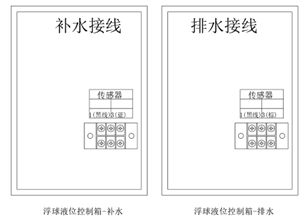

浮球液位探头接线

负载接线

Ø  将负载（一般为水泵、阀门等）的动力线缆从控制箱底部的进线孔中穿入，电缆接在交流接触器的主触点（输出）上。

Ø  220V负载接到交流接触器主触点（输出）的2/T1和6/T3端子上；380 V负载接到交流接触器主触点（输出）的2/T1、4/T2、6/T3三个端子上。

负载接线

Ø  负载类型为双控阀门，或干节点控制信号控制箱，负载接线已引至箱内TB接线端子，请按照箱内的接线标签进行电缆连接。
